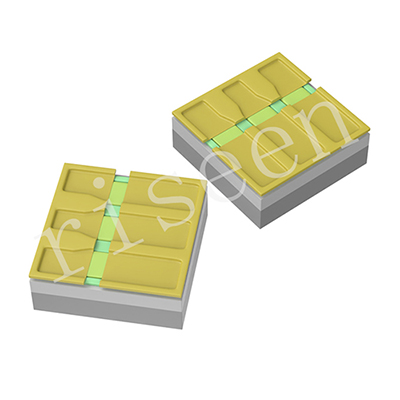

很多人可能沒接觸過uv芯片，其實uv芯片的工作原理并不復雜，今天小編來給大家講講韓國PW芯片是如何工作的，希望這篇文章對您有幫助。

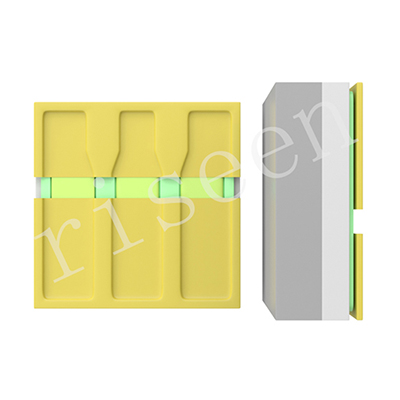

PW芯片的關鍵工藝：外延+量子阱結構

PW之所以在行業里口碑不錯，核心優勢在它的外延生長技術。

他們用的是MOCVD（有機金屬化學氣相沉積）工藝，這一步是把不同組分的材料一層一層“長”在藍寶石或氮化鋁基底上，控制厚度到納米級。

量子阱層（Quantum Well）：決定發光波長，比如

Al比例高 → 發出短波紫外（UVC）

In比例高 → 發出藍光或近紫外（UV-A）

勢壘層（Barrier）：控制電子和空穴的能量分布，提高復合幾率

緩沖層和過渡層：減少晶格失配帶來的應力，讓芯片壽命更長

這套結構是PW芯片穩定、高亮、長壽命的根本。

PW芯片的工作機理可以這樣理解

我們可以把整個過程想象成“能量交換”：

1. 電流進入芯片 → 電子從N區被注入

2. 空穴從P區注入

3. 兩者在量子阱里遇到并復合

4. 釋放出光子（光的顏色由材料能帶寬度決定）

5. 光子通過出光層、透鏡或封裝結構射出

PW芯片會在不同波段（365nm、385nm、395nm、405nm、UVC 275nm等）都有產品，每個波段對應不同的材料組合和能帶設計。
